Entscheidend für die Bildqualität und die Effizienz optischer Systeme ist die Wahl der richtigen Linsentechnologie. Du stehst vor der Entscheidung zwischen TIR-Optik (Total Internal Reflection) und asphärischen Linsen und fragst dich, welche Technologie deine spezifischen Anforderungen am besten erfüllt. Diese Gegenüberstellung beleuchtet die wesentlichen Vor- und Nachteile beider Ansätze, damit du eine fundierte Entscheidung treffen kannst.
Das sind die beliebtesten Optikbuch Produkte
Keine Produkte gefunden.Grundlagen: TIR-Optik vs. Asphärenlinse
Was ist TIR-Optik?
Die TIR-Optik, kurz für Total Internal Reflection, nutzt das Prinzip der Totalreflexion, um Licht zu leiten und zu formen. Anstatt Licht durch Brechung an Oberflächen zu lenken, wird das Licht an der Grenzfläche zwischen zwei Medien mit unterschiedlichem Brechungsindex so umgelenkt, dass es vollständig innerhalb des optischen Elements reflektiert wird. Dies geschieht, wenn der Einfallswinkel größer ist als der sogenannte Grenzwinkel der Totalreflexion und das Licht von einem optisch dichteren zu einem optisch dünneren Medium übergeht. Diese Methode ermöglicht eine sehr präzise und verlustarme Lichtführung, was sie besonders für kompakte und leistungsstarke optische Designs attraktiv macht.
Was ist eine Asphärenlinse?
Eine Asphärenlinse ist eine Linse, deren optische Oberfläche keine einfache sphärische Form hat, sondern eine komplexere Krümmung aufweist. Während herkömmliche sphärische Linsen nur einen einzigen Krümmungsmittelpunkt besitzen, ist die Krümmung einer Asphärenlinse über ihre gesamte Fläche variabel. Diese spezielle Form erlaubt es, sphärische Aberrationen und andere optische Fehler, die bei sphärischen Linsen unvermeidlich sind, signifikant zu reduzieren oder sogar vollständig zu eliminieren. Asphärenlinsen sind somit in der Lage, schärfere Bilder mit höherer Auflösung zu erzeugen und gleichzeitig die Anzahl der benötigten Linsen in einem optischen System zu minimieren.
Vorteile der TIR-Optik
Die Totalreflexion bietet eine Reihe von überzeugenden Vorteilen, die sie für bestimmte Anwendungen zur idealen Wahl machen:
- Hohe Effizienz und geringe Verluste: Da das Licht intern reflektiert wird und nicht durch die Linse transmittiert wird, sind die Lichtverluste minimal. Dies ist entscheidend für Anwendungen, bei denen jede Einheit Licht zählt, wie z.B. in hochsensiblen Kameras oder Beleuchtungssystemen.
- Kompaktheit und Miniaturisierung: TIR-Elemente können oft sehr klein und flach gestaltet werden, was die Entwicklung kompakter optischer Module ermöglicht. Dies ist ein wichtiger Faktor für tragbare Geräte, Smartphones oder Medizintechnik.
- Präzise Lichtlenkung: Die Totalreflexion ermöglicht eine exakte und vorhersehbare Umlenkung des Lichts. Dies erlaubt die Gestaltung von Lichtverteilungen, die mit herkömmlichen Linsen nur schwer oder gar nicht zu realisieren wären.
- Keine Dispersion: Im Gegensatz zur Brechung, die je nach Wellenlänge des Lichts zu Farbfehlern (Dispersion) führen kann, tritt bei der Totalreflexion keine chromatische Aberration auf. Dies sorgt für eine reine Farbwiedergabe.
- Kosteneffizienz bei Massenproduktion: Für bestimmte Designs können TIR-Elemente im Spritzgussverfahren kostengünstig in großen Stückzahlen hergestellt werden.
Nachteile der TIR-Optik
Trotz ihrer vielen Vorteile hat die TIR-Optik auch Einschränkungen:
- Begrenzte Anwendungsbereiche: Das Prinzip der Totalreflexion funktioniert nur unter bestimmten Bedingungen des Einfallswinkels und des Brechungsindex-Unterschieds. Nicht jede gewünschte Lichtform oder -richtung lässt sich damit realisieren.
- Empfindlichkeit gegenüber Oberflächenbeschaffenheit: Kratzer, Schmutz oder Ungleichmäßigkeiten auf der reflektierenden Oberfläche können die Totalreflexion stören und zu Streulicht oder unerwünschten Reflexionen führen.
- Potenzial für interne Reflexionen: Obwohl die Totalreflexion erwünscht ist, können unerwünschte Mehrfachreflexionen innerhalb des Elements auftreten, die die Bildqualität beeinträchtigen können, wenn das Design nicht optimal ist.
- Herstellungstoleranzen: Präzise gefertigte Oberflächen sind für eine effektive Totalreflexion unerlässlich. Hohe Fertigungstoleranzen können die Leistung negativ beeinflussen.
Vorteile von Asphärenlinsen
Asphärenlinsen revolutionieren optische Designs durch ihre Fähigkeit, Abbildungsfehler zu kompensieren und die Systemkomplexität zu reduzieren:
- Reduktion optischer Aberrationen: Der Hauptvorteil von Asphärenlinsen ist ihre Fähigkeit, sphärische Aberrationen, Koma und andere Bildfehler zu minimieren. Dies führt zu einer deutlich verbesserten Bildschärfe und -klarheit, insbesondere über einen größeren Bereich des Sichtfelds.
- Reduzierung der Linsenanzahl: Eine einzige Asphärenlinse kann oft die Funktion mehrerer sphärischer Linsen übernehmen. Dies reduziert die Gesamtzahl der Komponenten in einem optischen System, was zu kompakteren, leichteren und potenziell kostengünstigeren Designs führt.
- Verbesserte Bildqualität bei großer Blende: Asphärische Oberflächen ermöglichen die Konstruktion von Linsen mit großen Öffnungsverhältnissen (kleine f-Zahl), ohne dass es zu starken Abbildungsfehlern kommt. Dies ist entscheidend für Anwendungen bei schwachem Licht oder wenn eine hohe Auflösung erforderlich ist.
- Größere Tiefenschärfe: Durch die Korrektur von Aberrationen können Asphärenlinsen dazu beitragen, die Tiefenschärfe zu erhöhen, was in der Fotografie und Mikroskopie von Vorteil ist.
- Vielseitigkeit in verschiedenen Anwendungen: Asphärenlinsen finden breite Anwendung in der Fotografie, Videografie, Astronomie, Mikroskopie, Medizintechnik und bei der Entwicklung von Leuchten.
Nachteile von Asphärenlinsen
Die fortschrittliche Technologie von Asphärenlinsen bringt auch spezifische Herausforderungen mit sich:
- Höhere Herstellungskosten: Die Produktion komplexer asphärischer Oberflächen erfordert anspruchsvollere Fertigungsverfahren wie CNC-Schleifen und Polieren oder spezielle Präzisionsspritzgusstechniken. Dies kann die Herstellungskosten im Vergleich zu einfachen sphärischen Linsen erhöhen.
- Komplexität des Designs: Die Berechnung und das Design von optischen Systemen mit Asphärenlinsen sind komplexer und erfordern spezialisierte Software und Expertise.
- Empfindlichkeit gegenüber Oberflächenbeschaffenheit: Ähnlich wie bei TIR-Optiken sind auch Asphärenlinsen empfindlich gegenüber Kratzern, Staub und Verschmutzungen, da diese die präzise asphärische Form beeinträchtigen und die Bildqualität mindern können.
- Fokusverschiebung bei Wellenlängenänderung: Während Asphärenlinsen sphärische Aberrationen korrigieren, sind sie nicht immun gegen chromatische Aberrationen, wenn sie zur Farbkorrektur nicht entsprechend ausgelegt sind.

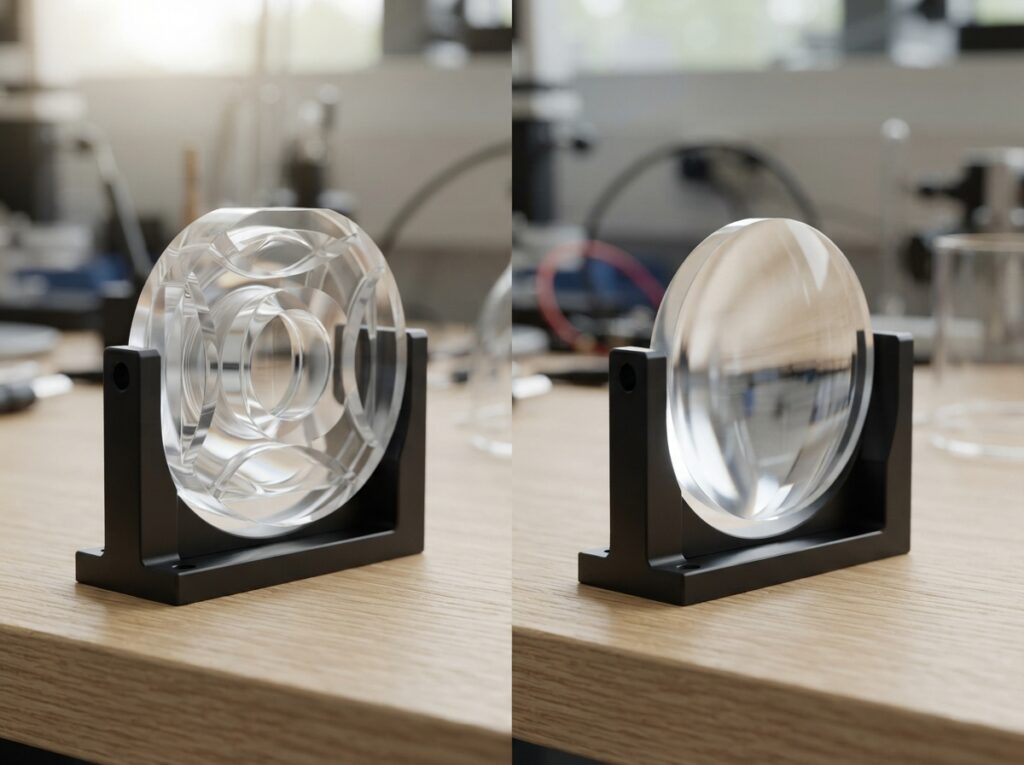

Vergleichstabelle: TIR-Optik vs. Asphärenlinse
| Merkmal | TIR-Optik | Asphärenlinse |
|---|---|---|
| Prinzip der Lichtlenkung | Totalreflexion | Variable Krümmung der Oberfläche zur Brechung |
| Hauptvorteil | Hohe Effizienz, geringe Verluste, Kompaktheit | Reduktion von Aberrationen, höhere Bildschärfe, Linsenreduktion |
| Hauptnachteil | Begrenzte Anwendungsbereiche, Empfindlichkeit gegenüber Oberflächenfehlern | Höhere Herstellungskosten, Designkomplexität |
| Bildfehlerkorrektur | Keine Dispersion, aber potenziell interne Reflexionen | Signifikante Korrektur sphärischer Aberrationen, aber ggf. chromatische Aberrationen |
| Anwendungsfokus | Lichtleitung, kompakte Beleuchtung, Signalübertragung | Bildgebung, Schärfeoptimierung, Systemvereinfachung |
Anwendungsbeispiele und Einsatzgebiete
Die Wahl zwischen TIR-Optik und Asphärenlinsen hängt stark vom spezifischen Anwendungsfall ab:
TIR-Optik in der Praxis
TIR-Optik wird häufig in folgenden Bereichen eingesetzt:
- LED-Beleuchtung: Zur präzisen Bündelung und Lenkung des Lichts von LEDs, um gerichtete Lichtkegel oder gleichmäßige Ausleuchtung zu erzielen. Denke an Taschenlampen, Scheinwerfer oder die Hintergrundbeleuchtung von Displays.
- Faseroptische Sensoren: Zur Steuerung des Lichts in optischen Fasern, wo geringe Verluste und präzise Signalübertragung entscheidend sind.
- Bilderfassungssysteme: In manchen kompakten Kameras oder Bildsensoren, um Lichteffizienz zu maximieren und unerwünschte Reflexionen zu vermeiden.
- Lasertechnologie: Zur Formung und Führung von Laserstrahlen in präzisen industriellen Anwendungen.
Asphärenlinsen in der Praxis
Asphärenlinsen sind unverzichtbar in:
- Fotografie: In hochwertigen Objektiven, um eine exzellente Bildschärfe über das gesamte Bildfeld zu gewährleisten und die Anzahl der Linsenelemente zu reduzieren.
- Mikroskopie: Zur Erzielung hochauflösender Bilder mit minimalen Verzerrungen, was für wissenschaftliche Forschung und medizinische Diagnostik unerlässlich ist.
- Teleskope und astronomische Instrumente: Zur Korrektur von Aberrationen, die die Klarheit von Himmelsbeobachtungen beeinträchtigen.
- Augenoptik: In Brillengläsern und Kontaktlinsen zur Korrektur komplexer Sehfehler und zur Verbesserung des Sehkomforts.
- Kameramodule in Smartphones: Um trotz sehr kompakter Bauweise eine hohe Bildqualität zu erzielen.
Wie du die richtige Wahl triffst
Die Entscheidung zwischen TIR-Optik und Asphärenlinsen erfordert eine sorgfältige Analyse deiner Anforderungen:
- Priorisiere deine Ziele: Geht es dir primär um maximale Lichteffizienz und Kompaktheit (TIR-Optik) oder um höchste Bildschärfe und Korrektur von Abbildungsfehlern (Asphärenlinse)?
- Betrachte die Kosten: Asphärenlinsen sind in der Regel teurer in der Herstellung, aber die Reduzierung der Linsenanzahl kann Gesamtkosten senken. TIR-Optik kann bei Massenproduktion kostengünstiger sein.
- Analysiere die Umgebungsbedingungen: Ist die Oberfläche anfällig für Verschmutzung oder Beschädigung? TIR-Optik kann empfindlicher auf Oberflächenfehler reagieren.
- Definiere die erforderliche Lichtqualität: Benötigst du eine exakte Lichtverteilung oder eine präzise Bildabbildung ohne Verzerrungen?
- Berücksichtige die Komplexität des Systems: Asphärenlinsen können die Komplexität des gesamten optischen Designs reduzieren, während TIR-Elemente oft als eigenständige Komponenten für spezifische Lichtführungsaufgaben dienen.
Das sind die neuesten Optikbuch Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu TIR-Optik vs. Asphärenlinse: Welche Vor- und Nachteile gibt es?
Kann eine TIR-Optik auch zur Bildkorrektur verwendet werden?
Die primäre Funktion der TIR-Optik liegt in der effizienten Lichtlenkung und -führung durch Totalreflexion. Sie ist nicht primär darauf ausgelegt, optische Aberrationen wie sphärische Abweichungen zu korrigieren. Während sie durch präzise Formgebung unerwünschte Reflexionen vermeiden kann, ist die Korrektur von Bildfehlern die Domäne von Asphärenlinsen.
Sind Asphärenlinsen immer teurer als TIR-Optiken?
Nicht unbedingt. Während die Herstellung von hochpräzisen asphärischen Oberflächen tendenziell teurer ist als die von Standard-TIR-Elementen, hängt der Vergleich stark von der Komplexität des jeweiligen Designs und dem Produktionsvolumen ab. Für sehr einfache TIR-Konfigurationen kann diese günstiger sein, während hochentwickelte Asphären in komplexen Systemen durch die Reduktion anderer Linsenelemente insgesamt kosteneffizienter sein können.
Welche Technologie ist besser für die Beleuchtung von kleinen Objekten geeignet?
Für die präzise Beleuchtung kleiner Objekte, bei der es auf eine gerichtete und effiziente Lichtführung ankommt, ist die TIR-Optik oft die bessere Wahl. Sie ermöglicht es, das Licht einer Quelle (z.B. einer LED) gezielt auf das Objekt zu lenken, ohne viel Streulicht zu erzeugen.
Kann man TIR-Optik und Asphärenlinsen in einem System kombinieren?
Ja, die Kombination von TIR-Optik und Asphärenlinsen ist in komplexen optischen Systemen durchaus üblich und sinnvoll. Beispielsweise kann eine TIR-Optik dazu dienen, Licht effizient zu einem Bildsensor zu leiten, während eine Asphärenlinse davor dafür sorgt, dass das einfallende Licht optimal fokussiert und von Bildfehlern befreit wird.
Wie beeinflusst die Oberflächenqualität die Leistung von TIR-Optik und Asphärenlinsen?
Die Oberflächenqualität ist für beide Technologien von entscheidender Bedeutung. Bei TIR-Optik können Kratzer oder Verunreinigungen die Totalreflexion stören und zu Lichtverlusten oder unerwünschten Reflexionen führen. Bei Asphärenlinsen beeinträchtigen Oberflächenfehler direkt die präzise Krümmung, was zu Abbildungsfehlern und einer reduzierten Bildschärfe führt. Beide erfordern sorgfältige Handhabung und Reinigung.
Welche Technologie ist besser für Anwendungen mit hoher Lichtleistung?
Für Anwendungen mit hoher Lichtleistung, bei denen es darum geht, das Licht möglichst verlustfrei zu nutzen und zu formen, ist die TIR-Optik oft vorteilhaft. Ihre Effizienz bei der Totalreflexion minimiert Energieverluste. Asphärenlinsen sind ebenfalls leistungsfähig, aber ihr Hauptfokus liegt auf der Bildqualität und Aberrationskorrektur.
