Was ist eine TIR-Optik bei einer Taschenlampe und wie funktioniert sie?

Wenn du dich fragst, wie eine moderne Taschenlampe ihr Licht so fokussiert und weit wirft, dann bist du hier richtig. Die Technologie hinter der beeindruckenden Lichtperformance vieler leistungsstarker Taschenlampen ist die sogenannte TIR-Optik, ein Konzept, das die Art und Weise, wie wir Licht steuern, revolutioniert hat.

Das sind die beliebtesten Taschenlampe TIR-Optik Produkte

Was ist eine TIR-Optik bei einer Taschenlampe?

TIR steht für Total Internal Reflection, also Totalreflexion. Eine TIR-Optik bei einer Taschenlampe ist ein optisches Element, das speziell entwickelt wurde, um das Licht einer Lichtquelle, typischerweise einer LED, zu sammeln, umzuleiten und mit hoher Effizienz in einen gewünschten Strahl zu formen. Im Gegensatz zu herkömmlichen Reflektoren oder Linsen, die oft Licht streuen oder absorbieren, nutzt die TIR-Optik das physikalische Prinzip der Totalreflexion, um nahezu das gesamte emittierte Licht zu kontrollieren und zu bündeln.

Dieses Prinzip ist entscheidend für die Leistung von Taschenlampen, die eine Kombination aus hoher Helligkeit, großer Reichweite und einer gleichmäßigen Ausleuchtung erfordern. Ohne eine TIR-Optik würde ein Großteil des von der LED erzeugten Lichts ungenutzt in alle Richtungen abstrahlen, was zu einer geringen Reichweite und einer ineffizienten Nutzung der Energie führen würde.

Wie funktioniert die Totalreflexion (TIR)?

Die Totalreflexion ist ein faszinierendes physikalisches Phänomen, das auftritt, wenn Licht von einem optischen Medium in ein anderes mit einem geringeren Brechungsindex übergeht. Das entscheidende Kriterium ist der Einfallswinkel des Lichts an der Grenzfläche zwischen den beiden Medien.

Stell dir vor, du hast eine Lichtquelle im Inneren eines optischen Elements aus einem klaren, transparenten Material (oft Kunststoff oder Glas) mit einem relativ hohen Brechungsindex. Dieses Element ist so geformt, dass es das Licht von der LED aufnimmt. Wenn das Licht nun versucht, von diesem Material in die umgebende Luft (mit einem deutlich geringeren Brechungsindex) auszutreten, geschieht Folgendes:

• Bei flachen Einfallswinkeln: Ein Teil des Lichts wird gebrochen und tritt aus dem Material aus, während ein kleinerer Teil reflektiert wird.
• Bei steigenden Einfallswinkeln: Mit zunehmendem Einfallswinkel wird immer mehr Licht gebrochen und immer weniger reflektiert.
• Bei Erreichen des kritischen Winkels: Es gibt einen spezifischen Einfallswinkel, den sogenannten Grenzwinkel oder kritischen Winkel.
• Bei Einfallswinkeln über dem kritischen Winkel: Wenn der Einfallswinkel größer ist als der kritische Winkel, tritt das Licht nicht aus dem Material aus, sondern wird vollständig an der Grenzfläche reflektiert. Dies ist die Totalreflexion.

Die TIR-Optik nutzt genau diesen Effekt. Die inneren Oberflächen des TIR-Elements sind so gestaltet und poliert, dass fast das gesamte Licht, das von der LED emittiert wird und auf diese Oberflächen trifft, unter Winkeln auftrifft, die größer sind als der kritische Winkel für den Übergang vom Optikmaterial zur Luft. Dadurch wird das Licht im Inneren des TIR-Elements „gefangen“ und gezwungen, in die gewünschte Richtung zu verlaufen, anstatt verloren zu gehen.

Aufbau und Funktionsweise einer TIR-Optik in Taschenlampen

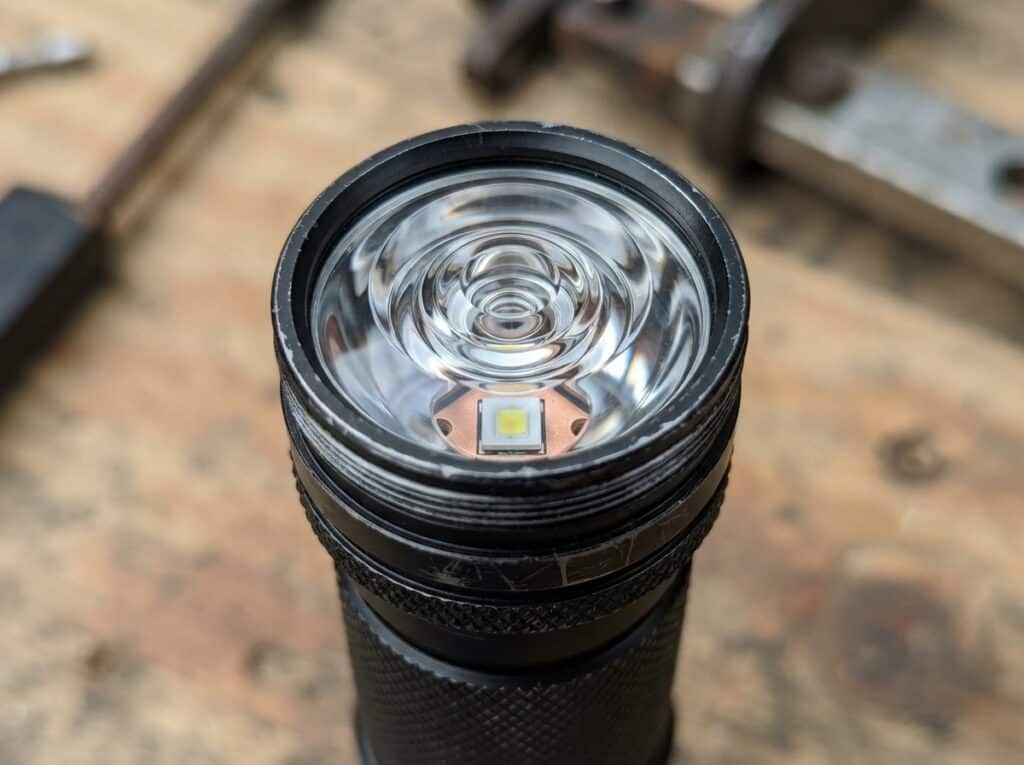

Eine typische TIR-Optik in einer Taschenlampe besteht aus einem einzigen, präzise gefertigten Stück transparentem Material. Dieses Element hat oft eine komplexere Form als eine einfache Linse oder ein Reflektor.

Der Aufbau kann grob in folgende Bereiche unterteilt werden:

• Die Sammelfläche (Kollektor): Dies ist der Teil der Optik, der sich direkt über der LED befindet. Seine Form ist darauf ausgelegt, das von der LED emittierte Licht einzufangen, das normalerweise in viele Richtungen abstrahlt. Diese Fläche kann konkav geformt sein, um das Licht zu sammeln.
• Die Reflektionsfläche(n) (Totale Reflektion): Dies sind die inneren Oberflächen des TIR-Elements. Sie sind so konzipiert, dass sie das gesammelte Licht durch Totalreflexion umleiten. Oft handelt es sich um konische oder facettierte Oberflächen, die das Licht in eine bestimmte Richtung lenken.
• Die Austrittsfläche (Fokussierer): Dies ist die vordere Fläche der Optik, durch die das Licht die Taschenlampe verlässt. Diese Fläche kann ebenfalls speziell geformt sein, um das gebündelte Licht weiter zu formen und den gewünschten Strahlcharakter (z.B. einen engen Spot oder einen breiten Flutlichtstrahl) zu erzeugen.

Der Prozess im Detail:

1. Lichtemission der LED: Die LED emittiert Licht in einem breiten Winkelbereich.
2. Lichtaufnahme durch die Sammelfläche: Das Licht fällt auf die Sammelfläche der TIR-Optik.
3. Umleitung durch Totalreflexion: An den inneren Grenzflächen, wo das Licht vom Optikmaterial auf die Luft trifft, tritt bei ausreichender Neigung Totalreflexion auf. Das Licht wird nicht austreten, sondern im Material verbleiben und weitergeleitet.
4. Ausrichtung und Bündelung: Durch die sorgfältige Gestaltung der Reflektionsflächen wird das Licht von der LED in eine bestimmte Richtung, typischerweise nach vorne, umgelenkt.
5. Ausformung des Strahls an der Austrittsfläche: Die vordere Fläche der Optik formt das gebündelte Licht zu einem kohärenten Strahl. Je nach Design kann dies ein scharf definierter, fokussierter Spot für große Reichweite oder ein breiterer Kegel für die Nahbereichsausleuchtung sein.

Der entscheidende Vorteil der TIR-Optik liegt in ihrer Effizienz. Da das Licht durch Totalreflexion umgelenkt wird, gibt es kaum Verluste durch Absorption im Material oder Streuung, wie es bei herkömmlichen polierten Metallreflektoren oder Linsen der Fall sein kann. Dies ermöglicht es, mehr Licht auf das Ziel zu bringen und somit eine höhere Leuchtdichte und Reichweite zu erzielen.

Vorteile von TIR-Optiken in Taschenlampen

Die Implementierung von TIR-Optiken in Taschenlampen bringt eine Reihe von signifikanten Vorteilen mit sich, die sie von herkömmlichen Beleuchtungssystemen abheben.

• Hohe Effizienz: Wie bereits erwähnt, minimiert die Totalreflexion Lichtverluste. Dies bedeutet, dass ein größerer Teil der von der LED erzeugten Helligkeit tatsächlich den gewünschten Bereich ausleuchtet, was zu einer insgesamt helleren und effektiveren Taschenlampe führt.
• Hervorragende Bündelung und Reichweite: TIR-Optiken sind in der Lage, Licht sehr präzise zu bündeln. Dies ermöglicht es, einen sehr engen und intensiven Lichtstrahl zu erzeugen, der weit über große Distanzen reicht. Dies ist besonders nützlich für Anwendungen, bei denen eine hohe Reichweite erforderlich ist, wie z.B. bei der Suche, beim Sicherheitsdienst oder im taktischen Bereich.
• Gleichmäßige Ausleuchtung: Während TIR-Optiken für ihre Fokussierungsfähigkeiten bekannt sind, können sie auch so gestaltet werden, dass sie eine sehr gleichmäßige Ausleuchtung über den gesamten Lichtkegel bieten. Dies vermeidet dunkle Flecken oder unerwünschte Ringe im Lichtkegel und sorgt für eine angenehme und effektive Beleuchtung.
• Kompaktes Design: Oftmals kann eine TIR-Optik eine Funktion erfüllen, die sonst mehrere Linsen oder einen Reflektor mit einer Linse erfordern würde. Dies ermöglicht kompaktere und leichtere Designs von Taschenlampen.
• Langlebigkeit und Robustheit: Da TIR-Elemente oft aus einem Stück Kunststoff oder Glas gefertigt sind und keine empfindlichen Oberflächen wie polierte Metallreflektoren haben, sind sie in der Regel sehr robust und widerstandsfähig gegen Kratzer oder Beschädigungen.
• Vielseitigkeit im Strahlprofil: Durch Variation des Designs der TIR-Optik (Form der Sammel-, Reflexions- und Austrittsflächen) lassen sich unterschiedlichste Strahlprofile realisieren – von sehr engen, weitreichenden Spots bis hin zu breiten Flutlichtkegeln oder einer Kombination aus beidem (z.B. ein heller Spot in der Mitte mit einem breiteren Randlicht).

Vergleich mit herkömmlichen Optiken (Reflektoren und Linsen)

Um die Vorteile von TIR-Optiken vollständig zu verstehen, ist ein Vergleich mit traditionellen Beleuchtungselementen in Taschenlampen aufschlussreich.

Reflektoren (z.B. Orange Peel, SMO)

Her kömmliche Taschenlampen verwenden oft paraboli sche oder sphärische Reflektoren, die hinter der LED platziert sind. Diese Reflektoren sind typischerweise aus poliertem Metall gefertigt, entweder mit einer glatten Oberfläche (SMO – Smooth) oder einer leicht strukturierten Oberfläche (Orange Peel – OP), um die Lichtstreuung zu verbessern.

• Funktionsweise: Sie fangen das Licht, das die LED nach hinten und zur Seite abstrahlt, ein und reflektieren es nach vorne.
• Nachteile:
• Lichtverluste: Die Reflexion an metallischen Oberflächen ist nie 100%ig. Es gibt immer einen gewissen Grad an Absorption und Streuung, was die Effizienz reduziert.
• Streulicht und Hotspots: SMO-Reflektoren können zu einem sehr intensiven Hotspot in der Mitte des Strahls führen, der von dunkleren Bereichen umgeben ist. OP-Reflektoren reduzieren zwar den Hotspot, können aber auch zu einer stärkeren Streuung und geringeren Reichweite führen.
• Größe und Gewicht: Oft sind diese Reflektoren relativ groß und sperrig, um eine akzeptable Bündelung zu erreichen.

Linsen

Manche Taschenlampen verwenden auch Linsen (konvex, flach, asphärisch) vor der LED, manchmal in Kombination mit einem Reflektor.

• Funktionsweise: Linsen brechen das Licht, um es zu fokussieren.
• Nachteile:
• Brechungs- und Reflexionsverluste: An jeder Grenzfläche zwischen Luft und Linsenmaterial gibt es Reflexion, und das Material selbst kann Licht absorbieren. Mehrere Linsen hintereinander erhöhen diese Verluste.
• Streulicht und Aberrationen: Einfache Linsen können zu chromatischen Aberrationen (Farbsäumnissen) und anderen geometrischen Verzerrungen führen, die die Bildqualität des Lichts beeinträchtigen.
• Kombination mit Reflektoren: Um eine gute Bündelung und Reichweite zu erzielen, müssen Linsen oft mit Reflektoren kombiniert werden, was den Aufbau komplexer macht.

TIR-Optiken im Vergleich

Im direkten Vergleich bieten TIR-Optiken:

• Höhere Effizienz: Nahezu verlustfreie Totalreflexion.
• Präzisere Strahlformung: Bessere Kontrolle über den Lichtkegel, weniger Streulicht und oft eine gleichmäßigere Ausleuchtung.
• Kompaktere Bauweise: Oft eine integrierte Lösung, die Linsen und Reflektor vereint.
• Höhere Lichtqualität: Weniger Aberrationen und präzisere Fokussierung.

Während TIR-Optiken in der Herstellung komplexer und teurer sein können als einfache Reflektoren oder Linsen, machen ihre überlegene Leistung und Effizienz sie zur bevorzugten Wahl für hochwertige und leistungsstarke Taschenlampen.

Struktur einer TIR-Optik im Detail

Um die Funktionsweise einer TIR-Optik noch besser zu verstehen, lohnt sich ein detaillierterer Blick auf ihre Form und die darin ablaufenden Lichtpfade.

Eine typische TIR-Optik, die für eine einzelne LED konzipiert ist, besitzt eine primäre Lichtquelle, die im Fokus einer komplex geformten Geometrie positioniert ist. Die Geometrie ist so gestaltet, dass das Licht, das von der LED emittiert wird, auf bestimmte innere Oberflächen trifft.

Die Sammelphase (Primäre Reflektion/Kollektion)

Das Licht, das direkt von der LED in einem Winkel von etwa 180 Grad emittiert wird, muss zuerst erfasst werden. Die TIR-Optik hat hierfür eine konkav geformte Oberfläche oder eine Kombination von Oberflächen, die das Licht einfangen. Diese Fläche kann einer Paraboloid- oder Ellipsoidform ähneln, um das Licht effizient zur nächsten Reflexionsfläche zu leiten.

Die Totalreflexionsphase (Sekundäre Reflektion)

Dies ist das Herzstück der TIR-Optik. Die Oberflächen, auf die das gesammelte Licht trifft, sind so konzipiert, dass der Einfallswinkel größer als der kritische Winkel für den Übergang vom Material der Optik (z.B. Polycarbonat, PMMA) zur Luft ist. Dies führt zu einer Totalreflexion, bei der das Licht nicht austritt, sondern im Material verbleibt.

Die Form dieser Reflexionsflächen bestimmt die Richtung, in die das Licht weitergeleitet wird. Sie können:

• Konisch geformt sein: Um das Licht in einem breiteren Kegel zu bündeln.
• Facettenreich sein: Um das Licht in eine sehr spezifische Richtung zu lenken und den Strahl zu formen. Dies ist oft bei hochentwickelten TIR-Optiken der Fall, die sehr fokussierte Strahlen erzeugen.
• Eine Kombination aus beiden: Um sowohl eine gute Sammlung als auch eine präzise Steuerung zu erreichen.

Die Austrittsphase (Formung des Strahls)

Nach der Totalreflexion tritt das Licht an der vorderen Oberfläche der TIR-Optik aus. Diese Fläche ist nicht einfach nur flach, sondern oft ebenfalls gekrümmt oder facettiert. Ihre Form bestimmt das endgültige Strahlprofil:

• Konvex geformte Austrittsfläche: Kann helfen, das Licht zu divergieren und einen breiteren Kegel zu erzeugen.
• Flache oder leicht konkave Austrittsfläche mit inneren Facetten: Kann dazu beitragen, einen sehr engen und weit reichenden Spot zu erzeugen.
• Komplexe Oberflächenstrukturen: Ermöglichen die Erzeugung von spezialisierten Lichtmustern.

Die präzise Berechnung und Fertigung dieser komplexen Oberflächen ist entscheidend für die Leistung der TIR-Optik. Moderne Software zur optischen Simulation spielt hier eine große Rolle, um die optimale Form für die gewünschte Lichtverteilung zu finden.

Anwendungsbereiche und Beispiele für TIR-Optiken

Die überlegene Leistung von TIR-Optiken hat dazu geführt, dass sie in einer Vielzahl von Anwendungen eingesetzt werden, bei denen eine effiziente und kontrollierte Lichtlenkung entscheidend ist. In Taschenlampen sind sie besonders beliebt:

• Taktische Taschenlampen: Hier ist eine hohe Reichweite und ein heller, fokussierter Strahl oft unerlässlich. TIR-Optiken ermöglichen es, Objekte weit entfernt zu identifizieren.
• Outdoor- und Camping-Taschenlampen: Sie bieten eine gute Balance aus Reichweite und Ausleuchtung des Nahbereichs, was sie vielseitig für verschiedene Aktivitäten macht.
• Werkstatt- und Inspektionslampen: Eine präzise fokussierte Lichtquelle kann entscheidend sein, um kleine Details zu erkennen.
• Fahrradbeleuchtung: Insbesondere Scheinwerfer, die eine klare Hell-Dunkel-Grenze erzeugen und Fußgänger und entgegenkommende Fahrzeuge nicht blenden, profitieren von TIR-Optiken.
• Sicherheits- und Rettungsdienste: Große Flächen oder weit entfernte Punkte müssen schnell und effektiv ausgeleuchtet werden können.

Neben Taschenlampen finden sich TIR-Prinzipien auch in anderen optischen Systemen wie:

• LED-Scheinwerfer und -Strahler: Für Architekturbeleuchtung, Bühnenbeleuchtung und industrielle Anwendungen.
• Automobilbeleuchtung: Scheinwerfer, die präzise Lichtmuster erzeugen, um die Sicht zu verbessern und andere Verkehrsteilnehmer nicht zu blenden.
• Fiberoptik-Technologie: Obwohl hier das Licht über Fasern geleitet wird, basieren die Prinzipien der Totalreflexion auf denselben physikalischen Gesetzen.
• Optische Maus-Sensoren: Um das Licht präzise auf die Oberfläche zu lenken.

Die Fähigkeit, Licht mit hoher Effizienz und Präzision zu formen, macht TIR-Optiken zu einer Schlüsseltechnologie in vielen modernen Beleuchtungs- und optischen Systemen.

Materialien für TIR-Optiken

Die Wahl des Materials für eine TIR-Optik ist entscheidend für ihre Leistung. Die wichtigsten Kriterien sind ein hoher Brechungsindex und eine hohe optische Klarheit, um Lichtverluste zu minimieren und die Totalreflexion zu ermöglichen.

• Polycarbonat (PC): Dies ist eines der am häufigsten verwendeten Materialien. Es ist schlagfest, leicht und relativ kostengünstig herzustellen. Polycarbonat hat einen Brechungsindex von etwa 1,58 bis 1,62 und eignet sich gut für die meisten Taschenlampenanwendungen. Es kann gut spritzgegossen werden, was komplexe Formen ermöglicht.
• Polymethylmethacrylat (PMMA), auch bekannt als Acrylglas: PMMA hat einen etwas geringeren Brechungsindex (ca. 1,49) als Polycarbonat, ist aber oft noch klarer und beständiger gegen UV-Strahlung. Es ist ebenfalls gut zu bearbeiten und zu spritzgießen.
• Glas: Hochwertige optische Gläser mit speziellen Brechungsindizes (z.B. Borosilikatglas) können für sehr anspruchsvolle Anwendungen verwendet werden, wo höchste Klarheit und Temperaturbeständigkeit gefordert sind. Glas ist jedoch schwerer, spröder und teurer in der Bearbeitung von komplexen Formen.
• Silikon: In einigen flexiblen oder hitzebeständigen Anwendungen kann optisches Silikon zum Einsatz kommen.

Die Oberflächen der TIR-Optik müssen extrem glatt sein, um die Totalreflexion zu begünstigen. Selbst winzige Unebenheiten oder Verschmutzungen können zu Lichtstreuung und damit zu Effizienzverlusten führen.

Herausforderungen und Limitationen von TIR-Optiken

Trotz ihrer vielen Vorteile sind TIR-Optiken nicht ohne Herausforderungen und Einschränkungen:

• Komplexe Fertigung: Die präzise Herstellung der komplexen Oberflächen erfordert hochentwickelte Werkzeuge und Verfahren (z.B. Spritzguss mit präzisen Formen), was die Produktionskosten erhöhen kann.
• Größe der LED: Die Effektivität einer TIR-Optik hängt stark von der Größe und dem Emissionsmuster der verwendeten LED ab. Eine Optik, die für eine bestimmte LED optimiert ist, funktioniert möglicherweise nicht optimal mit einer anderen.
• Wärmeentwicklung: Obwohl TIR-Optiken selbst das Licht nicht absorbieren, kann die von der LED erzeugte Wärme die Leistung der Optik beeinflussen, wenn sie nicht ordnungsgemäß abgeführt wird.
• Reinigung: Die komplexen Oberflächen können schwer zu reinigen sein, und Verschmutzungen können die Lichtausbeute erheblich beeinträchtigen.
• Design-Komplexität: Das Design einer optimalen TIR-Optik erfordert tiefgehendes Wissen in Optik und Strahlverfolgungssimulationen.
• Kosten: Im Vergleich zu einfachen Reflektoren oder Linsen sind TIR-Optiken in der Regel teurer in der Herstellung, was sich im Endprodukt widerspiegelt.

Aspekt	TIR-Optik	Herkömmlicher Reflektor	Herkömmliche Linse
Prinzip	Totalreflexion an inneren Oberflächen	Reflektion an äußeren Oberflächen (Metall)	Brechung an Grenzflächen
Effizienz	Sehr hoch (nahe 100%)	Mittel bis Hoch (abhängig von Oberflächengüte und Material)	Mittel bis Hoch (abhängig von Anzahl der Flächen und Material)
Lichtverluste	Minimal	Absorption, Streuung	Reflexion an Grenzflächen, Absorption
Strahlformung	Sehr präzise, vielseitig	Eher begrenzt, kann Hotspots erzeugen	Gut, aber anfällig für Aberrationen
Reichweite	Potenziell sehr hoch	Gut bis sehr gut	Variabel
Bauform	Oft integriert, kompakt	Kann sperrig sein, oft mit Linse kombiniert	Kann mehrere Elemente erfordern
Kosten	Hoch	Niedrig bis mittel	Niedrig bis mittel
Typische Anwendung	Hochleistungs-Taschenlampen, taktische Lampen	Standard-Taschenlampen, günstige Modelle	Beleuchtungssysteme, Lupen

Das sind die neuesten Taschenlampe TIR-Optik Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Was ist eine TIR-Optik bei einer Taschenlampe und wie funktioniert sie?

Was bedeutet TIR bei einer Taschenlampe?

TIR steht für Total Internal Reflection, also Totalreflexion. Es beschreibt das physikalische Prinzip, das in einer speziellen Art von Optik verwendet wird, um Licht mit hoher Effizienz zu bündeln und zu lenken, anstatt es zu streuen.

Wie unterscheidet sich eine TIR-Optik von einem normalen Reflektor?

Ein normaler Reflektor (oft eine polierte Metallschale) reflektiert das Licht von seiner äußeren Oberfläche. Eine TIR-Optik hingegen fängt das Licht ein und leitet es durch das Material hindurch, wobei es an den inneren Grenzflächen durch Totalreflexion umgelenkt wird, was zu geringeren Lichtverlusten und einer präziseren Strahlformung führt.

Wird bei einer TIR-Optik das Licht gebrochen?

Ja, Licht wird an der Grenzfläche zwischen dem Material der TIR-Optik und der Luft gebrochen, aber nur bis zu einem bestimmten Winkel. Wenn der Einfallswinkel den kritischen Winkel überschreitet, tritt Totalreflexion ein, bei der das Licht nicht mehr gebrochen wird, sondern vollständig reflektiert.

Ist eine TIR-Optik immer besser als eine Linse?

Das hängt von der Anwendung ab. TIR-Optiken sind oft effizienter und erzeugen präzisere Strahlen für Anwendungen, die eine hohe Reichweite oder eine spezifische Lichtverteilung erfordern. Für andere Zwecke, wie z.B. eine breite, diffuse Ausleuchtung, können gut designte Linsen ausreichend oder sogar besser geeignet sein. TIR-Optiken sind oft eine Kombination aus Sammelfläche und Reflektor in einem Element.

Welche Materialien werden für TIR-Optiken verwendet?

Am häufigsten werden optisch klare Kunststoffe wie Polycarbonat (PC) oder Polymethylmethacrylat (PMMA, Acrylglas) verwendet. Diese Materialien bieten eine gute Kombination aus optischen Eigenschaften, Robustheit und Herstellbarkeit.

Wie erzeugt eine TIR-Optik einen fokussierten Lichtstrahl?

Durch die präzise Formgebung der inneren Oberflächen wird das von der LED kommende Licht so umgelenkt, dass es sich nach der Totalreflexion auf eine bestimmte Richtung konzentriert. Die vordere Austrittsfläche formt dieses gebündelte Licht dann zu einem kohärenten Strahl mit hoher Intensität und Reichweite.

Sind TIR-Optiken in allen modernen Taschenlampen verbaut?

Nein, nicht in allen. Hochwertige und leistungsstarke Taschenlampen verwenden sie häufig, um maximale Effizienz und Strahlqualität zu erzielen. Günstigere oder einfachere Modelle verwenden oft noch traditionelle Reflektoren und Linsen, da diese einfacher und kostengünstiger herzustellen sind.
