Du fragst dich, wie moderne Taschenlampen ihre Leuchtdioden (LEDs) effizient mit Strom versorgen, um Helligkeit und Laufzeit zu optimieren? Die Antwort liegt in der ausgeklügelten Elektronik hinter dem Schalter, die auf drei grundlegenden Schaltungskonzepten basiert: Buck-, Boost- und Buck-Boost-Wandlern.
Das sind die beliebtesten Taschenlampentreiber Produkte

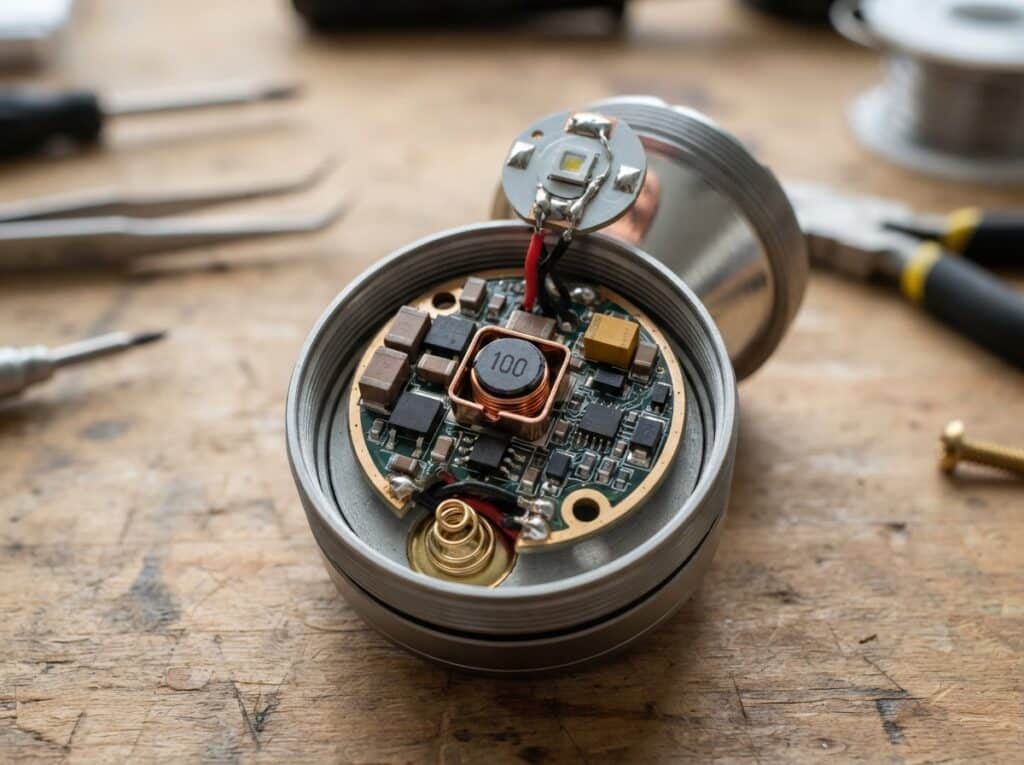

Das Herzstück der Taschenlampen-Stromversorgung: DC-DC-Wandler
Taschenlampen sind typischerweise batteriebetrieben, wobei die Batteriespannung oft nicht perfekt auf die Nennspannung der eingesetzten LED abgestimmt ist. LEDs benötigen eine relativ stabile und präzise Spannung, um optimal zu leuchten und nicht zu überhitzen oder zu unterversorgt zu sein. Hier kommen DC-DC-Wandler ins Spiel. Diese elektronischen Schaltungen wandeln eine Gleichspannung (DC) in eine andere Gleichspannung um, die entweder höher, niedriger oder beides sein kann. Die Wahl des Wandlertyps – Buck, Boost oder Buck-Boost – hängt von der Beziehung zwischen der Eingangs-Batteriespannung und der benötigten LED-Spannung ab.
Der Buck-Wandler: Spannungsreduzierung für Effizienz
Ein Buck-Wandler, auch als Abwärtswandler bekannt, ist die ideale Lösung, wenn die verfügbare Batteriespannung höher ist als die Spannung, die die LED benötigt. Stell dir vor, du hast eine 3,7-Volt-Lithium-Ionen-Batterie und möchtest eine LED betreiben, die optimal bei 3,0 Volt leuchtet. Ein Buck-Wandler reduziert die Eingangsspannung effizient auf die gewünschte Ausgangsspannung. Dies ist entscheidend, da eine zu hohe Spannung die LED beschädigen und zu unnötiger Wärmeentwicklung führen würde, was die Effizienz und Lebensdauer verkürzt.
Funktionsweise eines Buck-Wandlers
Die Kernkomponenten eines Buck-Wandlers sind ein Schalter (oft ein Transistor wie ein MOSFET), eine Induktivität, eine Diode und ein Kondensator. Der Schalter wird mit hoher Frequenz ein- und ausgeschaltet (typischerweise im Kilohertz- bis Megahertz-Bereich). Wenn der Schalter eingeschaltet ist, fließt Strom von der Eingangsspannungsquelle durch die Induktivität zur Last. Die Induktivität speichert Energie in Form eines Magnetfeldes. Wenn der Schalter ausgeschaltet wird, entlädt sich die Induktivität, und die gespeicherte Energie wird zusammen mit der Eingangsspannung über die Diode zur Last und zum Ausgangskondensator geleitet. Der Ausgangskondensator glättet die pulsierende Ausgangsspannung zu einer relativ konstanten Gleichspannung. Die „Arbeitsteilung“ des Schalters – also das Verhältnis zwischen Ein- und Aus-Zeit (Duty Cycle) – bestimmt die Höhe der Ausgangsspannung. Ein höherer Duty Cycle führt zu einer höheren Ausgangsspannung (näher an der Eingangsspannung), ein niedrigerer Duty Cycle zu einer niedrigeren Ausgangsspannung.
Vorteile des Buck-Wandlers in Taschenlampen
- Hohe Effizienz bei Spannungsreduktion: Buck-Wandler sind sehr effizient darin, Spannungen zu reduzieren, was bedeutet, dass weniger Energie in Form von Wärme verloren geht und somit die Batterielaufzeit verlängert wird.
- Genaue Spannungsregelung: Sie ermöglichen eine präzise Einstellung der Ausgangsspannung, was für die Langlebigkeit und Leistung der LED unerlässlich ist.
- Kompakte Bauweise: Moderne Buck-Wandler-ICs (Integrated Circuits) sind sehr klein und lassen sich leicht in das Design kompakter Taschenlampen integrieren.
Der Boost-Wandler: Spannungsanhebung für maximale Leistung
Der Boost-Wandler, auch als Aufwärtswandler bezeichnet, ist das Gegenstück zum Buck-Wandler. Er wird eingesetzt, wenn die Batteriespannung niedriger ist als die benötigte LED-Spannung. Ein klassisches Beispiel ist die Verwendung von nur einer einzelnen AA- oder AAA-Batterie (typischerweise 1,5 Volt), um eine LED zu betreiben, die 3,0 Volt oder mehr benötigt, um ihre volle Helligkeit zu entfalten. Ohne einen Boost-Wandler würde die Taschenlampe bei sinkender Batteriespannung deutlich dunkler werden.
Funktionsweise eines Boost-Wandlers
Ähnlich wie beim Buck-Wandler sind die Hauptkomponenten ein Schalter, eine Induktivität, eine Diode und ein Kondensator. Der entscheidende Unterschied liegt in der Schaltungstopologie. Wenn der Schalter eingeschaltet ist, wird die Induktivität direkt mit der Eingangsspannungsquelle verbunden. Die Induktivität speichert Energie. Gleichzeitig ist die Diode in Sperrrichtung geschaltet, und die Last wird vom Kondensator versorgt. Wenn der Schalter ausgeschaltet wird, entlädt sich die Induktivität, und ihre Spannung addiert sich zur Eingangsspannung. Diese kombinierte Spannung treibt Strom durch die Diode zur Last und zum Ausgangskondensator. Der Ausgangskondensator glättet die Spannung. Der Boost-Wandler erzeugt eine Ausgangsspannung, die immer höher ist als die Eingangsspannung. Die Höhe der Ausgangsspannung wird wiederum durch den Duty Cycle des Schalters gesteuert.
Vorteile des Boost-Wandlers in Taschenlampen
- Ermöglicht Betrieb mit niedriger Eingangsspannung: Er erlaubt den Einsatz von Batterien mit geringerer Spannung, was die Designflexibilität erhöht und die Verwendung von weit verbreiteten Batterietypen ermöglicht.
- Maximierung der LED-Leistung: Er stellt sicher, dass die LED auch dann mit ausreichender Spannung versorgt wird, wenn die Batterie fast leer ist, und sorgt so für eine konstante Helligkeit.
- Effiziente Energieübertragung: Trotz der Spannungsanhebung arbeiten moderne Boost-Wandler mit hoher Effizienz.
Der Buck-Boost-Wandler: Flexibilität für jede Batteriesituation
Der Buck-Boost-Wandler ist die vielseitigste Lösung und wird dort eingesetzt, wo die Batteriespannung sowohl höher als auch niedriger sein kann als die benötigte LED-Spannung. Dies ist besonders nützlich in Systemen mit mehreren Batterien, deren Spannung sich während des Entladeprozesses erheblich ändern kann, oder wenn eine breite Palette von Eingangsspannungen abgedeckt werden muss.
Funktionsweise eines Buck-Boost-Wandlers
Ein Buck-Boost-Wandler kombiniert die Prinzipien von Buck- und Boost-Wandlern. In seiner einfachsten Form verwendet er einen Schalter, eine Induktivität, eine Diode und einen Kondensator, die jedoch anders verschaltet sind. Wenn der Schalter eingeschaltet ist, wird die Induktivität mit der Eingangsspannungsquelle und dem Schalter verbunden. Die Induktivität speichert Energie. Die Diode blockiert den Stromfluss zur Last. Wenn der Schalter ausgeschaltet wird, entlädt sich die Induktivität und liefert Strom zur Last über die Diode. Der entscheidende Punkt hierbei ist, dass die Polarität der Ausgangsspannung im Vergleich zur Eingangsspannung invertiert ist. Das bedeutet, wenn die Eingangsspannung positiv ist, ist die Ausgangsspannung negativ – oder umgekehrt, je nach Konfiguration. In vielen modernen Taschenlampenimplementierungen wird jedoch eine invertierende Buck-Boost-Topologie verwendet, um eine positive Ausgangsspannung zu erzeugen, die entweder höher oder niedriger als die Eingangsspannung sein kann.
Vorteile des Buck-Boost-Wandlers in Taschenlampen
- Universelle Spannungsregelung: Bietet die größte Flexibilität, da er sowohl Spannungen erhöhen als auch reduzieren kann. Dies ist ideal für Systeme mit variablen Batteriekonfigurationen oder bei wechselnden Ladezuständen.
- Konstante Helligkeit über den gesamten Batteriezyklus: Sorgt dafür, dass die LED unabhängig von der aktuellen Batteriespannung optimal betrieben wird, was zu einer gleichbleibenden Lichtleistung führt.
- Reduzierung der Anzahl der benötigten Schaltkreise: Anstatt separate Buck- und Boost-Wandler zu verwenden, kann ein einziger Buck-Boost-Wandler beide Funktionen erfüllen.
Die Rolle der Induktivität, des Schalters und des Kondensators
In allen drei Wandlertypen spielen die Induktivität, der Schalter und der Kondensator eine zentrale Rolle:
- Induktivität: Sie ist das „Energie-Speichermedium“. Sie speichert elektrische Energie in einem Magnetfeld, wenn Strom durch sie fließt, und gibt diese Energie wieder ab, wenn der Stromfluss reduziert oder unterbrochen wird. Die Größe und Eigenschaften der Induktivität beeinflussen die Effizienz und das Ansprechverhalten des Wandlers.
- Schalter (MOSFET oder Bipolar Transistor): Er schaltet den Stromfluss im Takt hochfrequenter Signale. Die Geschwindigkeit und Effizienz dieses Schalters sind entscheidend für die Energieeffizienz des gesamten Wandlers.
- Kondensator: Er dient als Energiespeicher und Filter. Am Ausgang glättet er die pulsierende Spannung, die vom Schaltvorgang und der Induktivität erzeugt wird, zu einer stabilen Gleichspannung. Er kann auch helfen, Spitzenströme zu liefern.
Moderne Treiberschaltungen und ihre Bedeutung
Moderne Taschenlampen-Treiber integrieren oft fortschrittliche Regelungsmechanismen, um die Effizienz und Leistung weiter zu steigern. Dazu gehören:
- Pulse Width Modulation (PWM): Dies ist eine gängige Methode, um die Ausgangsleistung zu steuern. Anstatt die Spannung direkt zu variieren, wird die LED schnell ein- und ausgeschaltet. Die Helligkeit wird durch das Verhältnis von Ein- zu Aus-Zeit (Duty Cycle) gesteuert. PWM wird oft für Helligkeitsstufen verwendet und kann sehr effizient sein, insbesondere bei niedrigeren Helligkeiten, wo eine reine Spannungsreduktion zu Ineffizienzen führen könnte.
- Konstantstromregelung: LEDs haben eine charakteristische Strom-Spannungs-Kurve. Um optimale Leistung und Lebensdauer zu gewährleisten, ist es oft besser, die LED mit einem konstanten Strom zu versorgen, anstatt mit einer konstanten Spannung. Moderne Treiber implementieren Konstantstromregler, die sicherstellen, dass die LED immer den optimalen Strom erhält, unabhängig von Spannungsschwankungen.
- Thermal Management: Effiziente Wandler erzeugen weniger Wärme. Fortgeschrittene Treiber können auch die Temperatur der LED überwachen und die Leistung entsprechend anpassen, um Überhitzung zu verhindern.
Übersicht der DC-DC-Wandlertypen für Taschenlampentreiber
| Merkmal | Buck-Wandler | Boost-Wandler | Buck-Boost-Wandler |
|---|---|---|---|
| Funktion | Spannungsreduzierung | Spannungsanhebung | Spannungsanhebung und -reduzierung |
| Anwendungsszenario | Eingangsspannung > Benötigte LED-Spannung | Eingangsspannung < Benötigte LED-Spannung | Eingangsspannung kann größer oder kleiner als benötigte LED-Spannung sein |
| Typische Eingangsspannungsquelle | Mehrere Batterien, Netzteil | Einzelne Batterie (z.B. AA, AAA) | Variable Batteriesysteme, breiter Eingangsspannungsbereich |
| Komplexität | Moderat | Moderat | Höher |
| Effizienz | Sehr hoch bei Spannungsreduktion | Sehr hoch bei Spannungsanhebung | Kann leicht geringer sein als spezialisierte Buck/Boost, aber sehr flexibel |
| Ausgangsspannungspolarität (einfache Topologie) | Positiv (relativ zur Masse) | Positiv (relativ zur Masse) | Invertiert (relativ zur Masse) |
Das sind die neuesten Taschenlampentreiber Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Buck, Boost und Buck-Boost: Wie funktionieren Taschenlampentreiber?
Warum sind DC-DC-Wandler in Taschenlampen wichtig?
DC-DC-Wandler sind wichtig, um sicherzustellen, dass die LED in deiner Taschenlampe mit der optimalen Spannung und Stromstärke versorgt wird. Dies maximiert die Helligkeit, verlängert die Lebensdauer der LED und optimiert die Batterielaufzeit, indem Energieverluste minimiert werden.
Kann ich eine Taschenlampe mit mehreren AAA-Batterien betreiben und trotzdem eine sehr helle LED verwenden?
Ja, wenn die Gesamtspannung der AAA-Batterien niedriger ist als die benötigte Spannung der LED, würde ein Boost-Wandler verwendet, um die Spannung anzuheben und die LED mit voller Leistung zu betreiben. Wenn die Gesamtspannung höher ist, würde ein Buck-Wandler die Spannung reduzieren.
Was ist der Unterschied zwischen einem Buck-Wandler und einem Boost-Wandler?
Ein Buck-Wandler reduziert eine höhere Eingangsspannung auf eine niedrigere Ausgangsspannung, während ein Boost-Wandler eine niedrigere Eingangsspannung auf eine höhere Ausgangsspannung anhebt. Sie sind für unterschiedliche Verhältnisse zwischen Eingangs- und benötigter Ausgangsspannung ausgelegt.
Wann würde man einen Buck-Boost-Wandler anstelle eines reinen Buck- oder Boost-Wandlers wählen?
Ein Buck-Boost-Wandler wird gewählt, wenn die Eingangsspannung der Batterie unvorhersehbar ist und sowohl höher als auch niedriger als die benötigte LED-Spannung sein kann. Er bietet die größte Flexibilität, um eine konstante Leistung unter allen Bedingungen zu gewährleisten.
Wie beeinflusst der Wirkungsgrad des Wandlers die Batterielaufzeit meiner Taschenlampen?
Ein höherer Wirkungsgrad bedeutet, dass weniger Energie während der Spannungsumwandlung als Wärme verloren geht. Dies führt direkt zu einer längeren Batterielaufzeit, da mehr der gespeicherten Energie tatsächlich zum Betrieb der LED genutzt wird.
Kann ein defekter Treiber dazu führen, dass meine LED zu dunkel leuchtet?
Ja, ein defekter Treiber, insbesondere ein fehlerhafter Boost- oder Buck-Boost-Wandler, der die Spannung nicht korrekt anheben kann, oder ein Treiber mit niedrigem Wirkungsgrad, kann dazu führen, dass die LED zu dunkel leuchtet oder flackert.
Sind Buck- oder Boost-Wandler in High-End-Taschenlampen üblicher?
High-End-Taschenlampen verwenden häufig Buck-Boost-Wandler oder fortschrittliche Constant-Current-Treiber, die auf Buck- oder Boost-Prinzipien basieren. Dies liegt daran, dass sie die maximale Flexibilität und Leistung für ein breites Spektrum von Batterien und LED-Anforderungen bieten und eine konstante Helligkeit über den gesamten Entladezyklus der Batterie gewährleisten.
