Eine LED für Taschenlampen ist ein hochspezialisiertes Bauteil, das Licht durch Halbleiter-Elektronik erzeugt und sich grundlegend von herkömmlichen Glühbirnen unterscheidet. Wenn du dich fragst, wie dieses effiziente Leuchtmittel funktioniert, erfährst du hier den detaillierten Aufbau und die entscheidenden Komponenten, die für die Leistung deiner Taschenlampe verantwortlich sind.
Das sind die beliebtesten LED Taschenlampe Produkte
Das Kernstück: Der Halbleiter-Chip
Das Herzstück jeder Leuchtdiode (LED) ist ein winziger Halbleiter-Chip. Dieser Chip besteht aus zwei unterschiedlichen Halbleitermaterialien, die an einer sogenannten p-n-Übergangsschicht aufeinandertreffen. Der Aufbau dieses Übergangs ist entscheidend für die Lichtemission. Im Wesentlichen handelt es sich um einen Chip aus Silizium oder anderen geeigneten Halbleitermaterialien, der gezielt mit Fremdatomen (Dotierung) behandelt wurde. Auf der einen Seite (p-Schicht) werden Atome hinzugefügt, die ein „Loch“ (ein Fehlplatz für Elektronen) erzeugen. Auf der anderen Seite (n-Schicht) werden Atome hinzugefügt, die überschüssige Elektronen besitzen.
Der Prozess der Lichtemission: Rekombination und Photonenfreisetzung
Wenn elektrische Energie in Form von Gleichstrom an den Halbleiter-Chip angelegt wird, werden die frei beweglichen Elektronen in der n-Schicht und die „Löcher“ in der p-Schicht angezogen. Sie bewegen sich aufeinander zu und treffen sich an der p-n-Übergangsschicht. An diesem Punkt rekombinieren die Elektronen mit den Löchern. Dieser Prozess der Rekombination ist energieintensiv. Die überschüssige Energie wird in Form von Photonen freigesetzt – Lichtteilchen. Die Farbe des emittierten Lichts hängt vom verwendeten Halbleitermaterial und dessen Bandlücke ab. Für Taschenlampen werden Materialien verwendet, die Licht im sichtbaren Spektrum, insbesondere im weißen Bereich, erzeugen.
Gehäuse und Optik: Schutz und Lichtbündelung
Der kleine Halbleiter-Chip allein ist noch nicht ausreichend, um als Taschenlampen-LED zu funktionieren. Er muss geschützt und sein Licht muss optimal genutzt werden. Daher ist der Chip in einem Gehäuse untergebracht, das typischerweise aus einer transparenten Kunststoffkappe oder einem Epoxidharz besteht. Dieses Gehäuse schützt den empfindlichen Chip vor mechanischer Beschädigung, Feuchtigkeit und Staub. Gleichzeitig dient es oft als Linse, um das von der LED emittierte Licht zu bündeln und in eine gewünschte Richtung zu lenken. Viele moderne Taschenlampen-LEDs verwenden zusätzlich externe Reflektoren und Linsen, um das Licht weiter zu formen und einen fokussierten Strahl oder eine breitere Ausleuchtung zu erzielen.
Wärmemanagement: Die entscheidende Komponente für Langlebigkeit

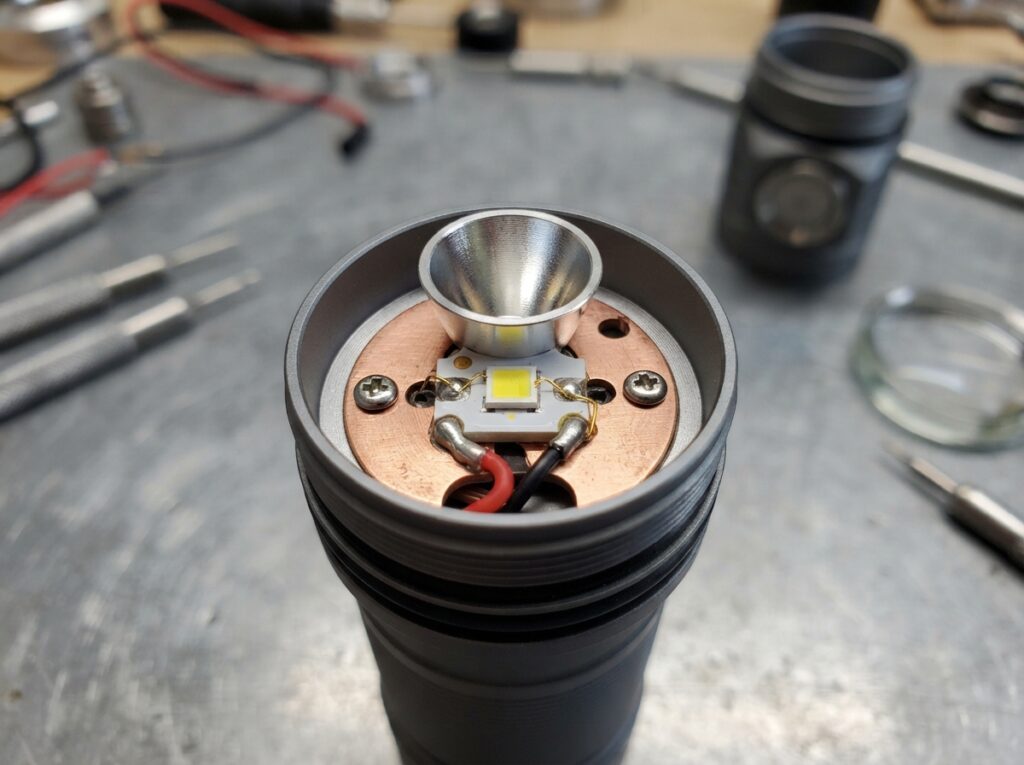

Auch wenn LEDs deutlich effizienter sind als herkömmliche Glühbirnen, erzeugen sie dennoch Wärme. Diese Abwärme muss abgeleitet werden, um eine Überhitzung des Halbleiter-Chips zu verhindern und seine Lebensdauer zu gewährleisten. Daher ist eine effektive Wärmeableitung ein integraler Bestandteil des LED-Aufbaus. Typischerweise wird der Halbleiter-Chip auf einer Metallkern-Leiterplatte (Metal Core PCB – MCPCB) montiert. Diese Leiterplatte besteht aus einer Kupfer- oder Aluminiumschicht, die als ausgezeichneter Wärmeleiter dient. Die MCPCB ist wiederum mit dem Gehäuse der Taschenlampe oder einem speziellen Kühlkörper verbunden, der die Wärme an die Umgebung abgibt. Ein guter thermischer Kontakt ist hierbei essenziell.
Treiber-Elektronik: Stabile Stromversorgung für optimale Leistung
LEDs benötigen eine konstante Stromversorgung, um effizient und stabil zu leuchten. Sie sind empfindlich gegenüber Spannungsspitzen und unzureichender Stromzufuhr. Daher ist in modernen Taschenlampen fast immer eine integrierte Treiber-Elektronik vorhanden. Diese Elektronik wandelt die Eingangsspannung der Batterie in eine für die LED passende Gleichspannung um und reguliert den Stromfluss. Sie sorgt dafür, dass die LED mit optimaler Helligkeit und Farbwiedergabe betrieben wird und schützt sie vor Beschädigungen. Die Treiber-Elektronik kann auch Funktionen wie Dimmbarkeit oder verschiedene Leuchtmodi (z. B. Stroboskop) ermöglichen.
Die verschiedenen Arten von Leuchtstoffen für weißes Licht
Obwohl die Grundfunktion der Lichtemission durch Halbleiter erfolgt, ist die Erzeugung von weißem Licht eine besondere Herausforderung. Reines blaues oder UV-Licht wird häufig als Basis verwendet. Um daraus weißes Licht zu machen, werden Leuchtstoffe (Phosphore) eingesetzt, die auf den Halbleiter-Chip aufgebracht sind. Diese Leuchtstoffe absorbieren einen Teil des emittierten Lichts und emittieren es mit einer anderen Wellenlänge erneut. Durch die Kombination verschiedener Leuchtstoffe und die richtige Abstimmung der Grundfarbe (z. B. blau) wird ein breites Spektrum erzeugt, das wir als weißes Licht wahrnehmen. Die Qualität und Zusammensetzung dieser Leuchtstoffe hat einen großen Einfluss auf die Farbwiedergabe (Color Rendering Index – CRI) und die Farbtemperatur des Lichts.
Zusammenfassung der Kernkomponenten einer Taschenlampen-LED
| Komponente | Funktion | Materialien/Technologie | Bedeutung für die Taschenlampe |
|---|---|---|---|
| Halbleiter-Chip (Anode & Kathode) | Erzeugt Licht durch rekombination von Elektronen und Löchern an der p-n-Übergangsschicht. | Silizium, Galliumarsenid, Indiumgalliumnitrid (je nach Farbe und Effizienz) | Grundlegende Lichtquelle; bestimmt Effizienz und Lichtfarbe. |
| Gehäuse & Optik (Linse) | Schützt den Chip, bündelt das Licht und formt den Lichtkegel. | Kunststoff (Polycarbonat, Epoxidharz), Glas | Beeinflusst Leuchtweite, Ausleuchtung und Robustheit. |
| Wärmemanagement (MCPCB, Kühlkörper) | Leitet entstehende Wärme ab und verhindert Überhitzung. | Kupfer, Aluminium, Keramik | Entscheidend für Lebensdauer und konstante Leistung der LED. |
| Treiber-Elektronik | Reguliert den Strom und die Spannung für die LED, ermöglicht Zusatzfunktionen. | Integrierte Schaltkreise (ICs), MOSFETs | Gewährleistet stabile Helligkeit, schützt die LED und ermöglicht Steuerung. |
| Leuchtstoffe (Phosphore) | Konvertieren emittiertes Licht (oft blau/UV) in weißes Licht mit gewünschter Farbwiedergabe. | YAG:Ce (Yttrium-Aluminium-Granat dotiert mit Cer), Silikate, Nitride | Bestimmt die wahrgenommene Lichtfarbe und Qualität (CRI, Farbtemperatur). |
Häufig gestellte Fragen zu Wie ist eine LED für Taschenlampen aufgebaut?
Was ist die Hauptfunktion des Halbleiter-Chips in einer LED?
Der Halbleiter-Chip ist das Kernstück der LED. Seine Hauptfunktion ist die Umwandlung von elektrischer Energie in Licht. Dies geschieht durch den Prozess der Rekombination von Elektronen und „Löchern“ an einer p-n-Übergangsschicht, wobei Energie in Form von Photonen, also Lichtteilchen, freigesetzt wird.
Warum ist ein gutes Wärmemanagement für Taschenlampen-LEDs so wichtig?
Ein gutes Wärmemanagement ist essenziell, da LEDs, obwohl sie effizient sind, dennoch Wärme erzeugen. Ohne effektive Ableitung dieser Wärme kann der Halbleiter-Chip überhitzen. Überhitzung reduziert nicht nur die Helligkeit und Effizienz der LED, sondern verkürzt drastisch ihre Lebensdauer und kann zu permanenten Schäden führen.
Wie wird bei Taschenlampen-LEDs weißes Licht erzeugt?
Weißes Licht wird bei LEDs in der Regel nicht direkt erzeugt, sondern durch einen Prozess der Lichtkonversion. Meist wird eine blaue oder UV-LED als Basis verwendet. Auf diese wird eine Schicht von Leuchtstoffen (Phosphoren) aufgetragen. Diese Leuchtstoffe absorbieren einen Teil des blauen oder UV-Lichts und emittieren es mit längeren Wellenlängen wieder, wodurch ein breiteres Spektrum entsteht, das für das menschliche Auge als weiß wahrgenommen wird.
Welche Rolle spielt die Treiber-Elektronik in einer Taschenlampe?
Die Treiber-Elektronik ist dafür verantwortlich, die Stromversorgung der LED zu regeln und zu stabilisieren. Sie wandelt die Spannung der Batterie in eine für die LED geeignete Gleichspannung um und sorgt für einen konstanten Stromfluss. Dies gewährleistet eine gleichmäßige Helligkeit, schützt die LED vor Beschädigungen durch Spannungsspitzen und ermöglicht oft Zusatzfunktionen wie Dimmbarkeit oder verschiedene Leuchtmodi.
Ist das Gehäuse einer LED nur ein Schutz oder hat es weitere Funktionen?
Das Gehäuse einer LED erfüllt mehrere Funktionen. Primär schützt es den empfindlichen Halbleiter-Chip vor Umwelteinflüssen wie Staub, Feuchtigkeit und mechanischen Beschädigungen. Zusätzlich ist das Gehäuse oft so gestaltet, dass es als Linse fungiert, um das emittierte Licht zu bündeln und in eine gewünschte Richtung zu lenken. Dies beeinflusst direkt die Form und Reichweite des Lichtkegels.
Was bedeutet der CRI-Wert einer Taschenlampen-LED und wie wird er beeinflusst?
Der CRI-Wert (Color Rendering Index) gibt an, wie naturgetreu Farben unter dem Licht der LED im Vergleich zu natürlichem Sonnenlicht wiedergegeben werden. Ein CRI-Wert von 100 bedeutet eine perfekte Farbwiedergabe. Der CRI einer LED wird hauptsächlich durch die verwendeten Leuchtstoffe beeinflusst. Hochwertige Leuchtstoffmischungen, die ein breiteres und ausgewogeneres Spektrum emittieren, führen zu einem höheren CRI.
Warum sind moderne Taschenlampen-LEDs so viel effizienter als alte Glühbirnen?
Die höhere Effizienz von LEDs im Vergleich zu Glühbirnen liegt in ihrem grundlegend anderen Funktionsprinzip. Während Glühbirnen Licht durch das Erhitzen eines Glühfadens erzeugen, was viel Energie in Wärme umwandelt, erzeugen LEDs Licht direkt durch Halbleitereffekte. Nur ein kleinerer Teil der Energie geht hierbei als Wärme verloren, während der Großteil in Licht umgewandelt wird. Dies macht LEDs deutlich energieeffizienter und langlebiger.
